환봉

Product Image
Product Image

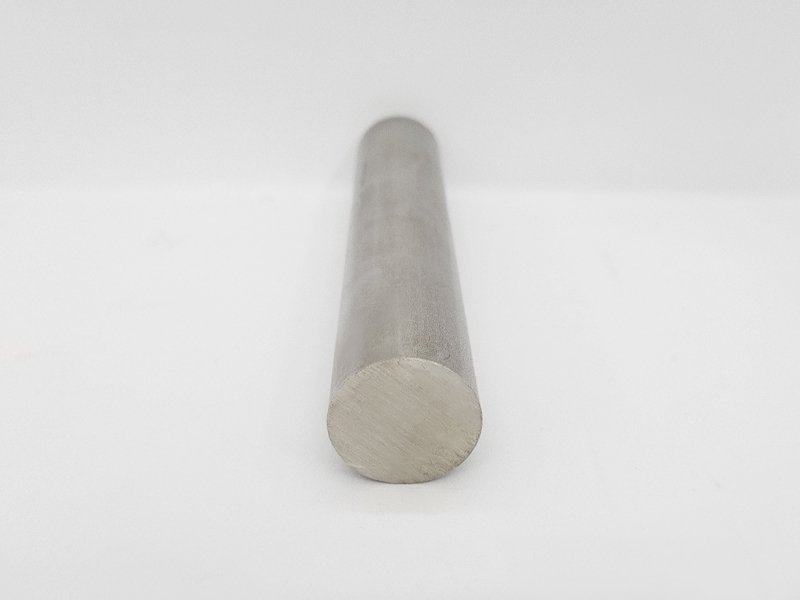

환봉 (Round bar)

원형 단면을 가진 봉강으로 샤프트, 밸브, 플랜지 등의 기계 부품의 소재로 사용됩니다.



graph
사이즈(Φ) 단중 (M)
303(F) / 304 / 630 316L 410 / 420J2
4 0.1 0.1 0.1
5 0.16 0.16 0.15
6 0.22 0.23 0.22
7 0.31 0.31 0.3
8 0.4 0.4 0.39
9 0.5 0.51 0.49
9.5 0.56 0.57 0.55
10 0.62 0.63 0.61
11 0.75 0.76 0.74
12 0.9 0.9 0.88
12.7 1 1.01 0.98
13 1.05 1.06 1.03
14 1.22 1.23 1.19
15 1.4 1.41 1.37
16 1.59 1.6 1.56
17 1.8 1.81 1.76
18 2.02 2.03 1.97
19 2.25 2.26 2.2
20 2.49 2.51 2.43
25 3.89 3.92 3.8
25.4 4.02 4.04 3.92
26 4.21 4.23 4.11
28.5 5.06 5.09 4.94
30 5.6 5.64 5.47
32 6.37 6.41 6.23
35 7.63 7.67 7.45
36 8.07 8.12 7.88
38 8.99 9.05 8.78
40 9.96 10.02 9.73
42 10.98 11.05 10.73
45 12.61 12.68 12.32
50.8 16.06 16.17 15.7
55 18.83 18.95 18.4
60 22.41 22.55 21.9
65 26.3 26.47 25.7
70 30.5 30.69 29.81
75 35.02 35.24 34.22
80 39.84 40.09 38.93
85 44.98 45.26 43.95
90 50.42 50.74 49.27
95 56.18 56.53 54.9
100 62.25 62.64 60.83
105 68.6 69.1 67.1
사이즈(Φ) 단중 (M)
303(F) / 304 / 630 316L 410 / 420J2
110 75.3 75.8 73.6
115 82.3 82.8 80.4
120 89.6 90.2 87.6
125 97.3 97.9 95
130 105.2 105.9 102.8
140 122 122.8 119.2
150 140.1 140.9 136.9
155 149.6 150.5 146.1
160 159.4 160.4 155.7
170 179.9 181 175.8
180 201.7 203 197.1
190 224.7 226.1 219.6
200 249 250.6 243.3
210 275 276 268
220 301 303 294
230 329 331 322
240 359 361 350
250 389 392 380
260 421 423 411
270 454 457 443
280 488 491 477
290 524 527 512
300 560 564 547
310 598 602 585
320 637 641 623
330 678 682 662
340 720 724 703
350 763 767 745
360 807 812 788
370 852 858 833
380 899 905 878
390 947 953 925
400 966 1002 973
410 1046 1053 1023
420 1098 1105 1073
430 1151 1158 1125
440 1205 1213 1178
450 1261 1268 1232
460 1317 1325 1287
470 1375 1384 1344
480 1434 1443 1402
490 1495 1504 1461
500 1556 1566 1521
