배관용 파이프

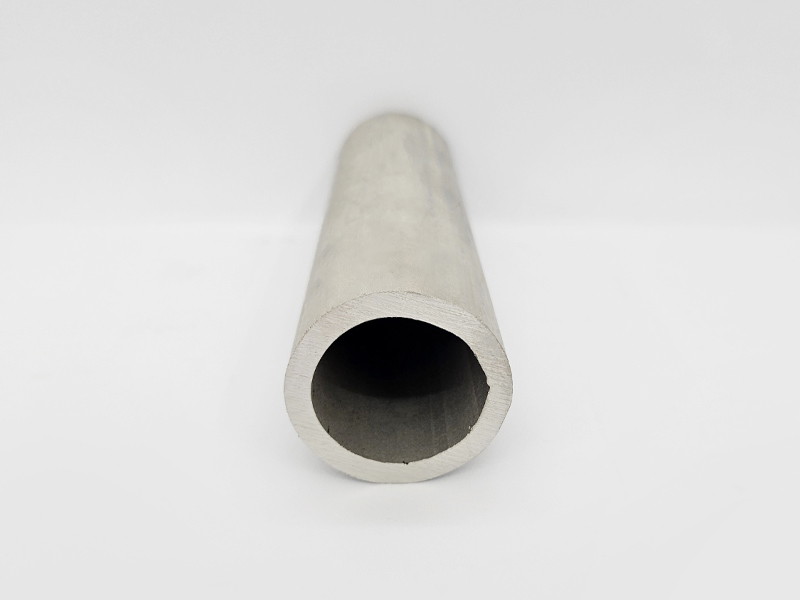

배관용 파이프 (Plumbing pipe)
열연 코일이나 후판을 원형으로 조관하여 자동 아크 용접한 제품으로 열처리(일부 제외)와 산세처리가 진행되며 내식용, 저온용, 고온용, 수도용 등의 배관에 사용하는 스테인리스 강관입니다.
호칭경 | 외경 | SCH(mm) | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
KS/JIS | ||||||||||||
A | B | KS/JIS | ASTM | 5S | 10S | 20S | 40S | 80S | ||||
8 | ¼ | 13.8 | 13.72 | 1.2 | 1.65 | 2 | 2.2 | 3 | ||||
10 | ⅜ | 17.3 | 17.15 | 1.2 | 1.65 | 2 | 2.3 | 3.2 | ||||
15 | ½ | 21.7 | 21.34 | 1.65 | 2.1 | 2.5 | 2.8 | 3.7 | ||||
20 | ¾ | 27.2 | 26.67 | 1.65 | 2.1 | 2.5 | 2.9 | 3.9 | ||||
25 | 1 | 34 | 33.4 | 1.65 | 2.8 | 3 | 3.4 | 4.5 | ||||
32 | 1¼ | 42.7 | 42.16 | 1.65 | 2.8 | 3 | 3.6 | 4.9 | ||||
40 | 1½ | 48.6 | 48.26 | 1.65 | 2.8 | 3 | 3.7 | 5.1 | ||||
50 | 2 | 60.5 | 60.33 | 1.65 | 2.8 | 3.5 | 3.9 | 5.5 | ||||
65 | 2½ | 76.3 | 73.03 | 2.1 | 3 | 3.5 | 5.2 | 7 | ||||
80 | 3 | 89.1 | 88.9 | 2.1 | 3 | 4 | 5.5 | 7.6 | ||||
90 | 3½ | 101.6 | 101.6 | 2.1 | 3 | 4 | 5.7 | 8.1 | ||||
100 | 4 | 114.3 | 114.3 | 2.1 | 3 | 4 | 6 | 8.6 | ||||
125 | 5 | 139.8 | 141.3 | 2.8 | 3.4 | 5 | 6.6 | 9.5 | ||||
150 | 6 | 165.2 | 168.28 | 2.8 | 3.4 | 5 | 7.1 | 11.09 | ||||
200 | 8 | 216.3 | 219.08 | 2.8 | 4 | 6.5 | 8.2 | 12.7 | ||||
250 | 10 | 267.4 | 273.05 | 3.4 | 4 | 6.5 | 9.3 | 15.1 | ||||
300 | 12 | 318.5 | 232.85 | 4 | 4.5 | 6.5 | 10.3 | 17.4 | ||||
350 | 14 | 355.6 | 355.6 | 4 | 5 | 8 | 11.1 | 19 | ||||
400 | 16 | 406.4 | 406.4 | 4.5 | 5 | 8 | 12.7 | 21.4 | ||||
450 | 18 | 457.2 | 457.2 | 4.5 | 5 | 8 | 14.3 | - | ||||
500 | 20 | 508 | 508 | 5 | 5.5 | 9.5 | 15.1 | - | ||||
550 | 22 | 558.8 | 558.8 | 5 | 5.5 | 9.5 | 15.9 | - | ||||
600 | 24 | 609.6 | 609.6 | 5.5 | 6.5 | 9.5 | 17.5 | - | ||||
650 | 26 | 660.4 | 660.4 | 5.5 | 8 | 12.7 | 17.5 | - | ||||
700 | 28 | 711.2 | 711.2 | 5.5 | 8 | 12.7 | 17.5 | - | ||||
750 | 30 | 762 | 762 | 6.5 | 8 | 12.7 | 17.5 | - | ||||
800 | 32 | 812.8 | 812.8 | - | 8 | 12.7 | 17.5 | - | ||||
850 | 34 | 863.6 | 863.6 | - | 8 | 12.7 | 17.5 | - | ||||
900 | 36 | 914.4 | 914.4 | - | 8 | 12.7 | 19.1 | - | ||||
1000 | 40 | 1,016 | 1,016 | - | 9.5 | 14.3 | 26.2 | - |
